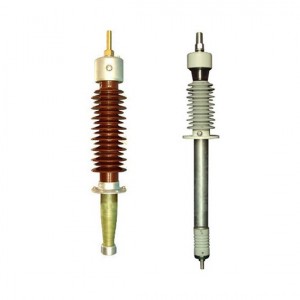

לגבי תותב מתח גבוה

תותב במתח גבוה מתייחס למכשיר המאפשר מעבר מוליך אחד או כמה דרך מחיצות כמו קירות או קופסאות לבידוד ותמיכה, והוא מכשיר חשוב במערכות חשמל.בתהליך הייצור, ההובלה והתחזוקה עלולים להיות בתותבים במתח גבוה פגמים סמויים מסיבות שונות;במהלך פעולה ארוכת טווח, הם מושפעים מהשפעות של חימום שדה חשמלי ומוליך, נזק מכני וקורוזיה כימית ותנאים אטמוספריים.יהיו גם ליקויים בהדרגה.

תותבי מתח גבוה משמשים בעיקר לבידוד קרקע של קווים נכנסים ויוצאים של ציוד חשמל כגון שנאים, כורים ומפסקים, ומעגלי מתח גבוה העוברים דרך קירות.ישנם שלושה סוגים של תותבים במתח גבוה: תותב דיאלקטרי בודד, תותב דיאלקטרי מורכב ותותב קיבולי.הבידוד העיקרי של התותב הקיבולי מורכב מבנק קבלים מסדרה גלילית קואקסיאלית שנוצר על ידי סלילה של חומרי בידוד שכבות ואלקטרודות מתכת נייר כסף לסירוגין על המוט המוליך.על פי חומרי בידוד שונים, הוא מחולק לנייר ממורק ותותב קיבולי נייר משומן.תותבי מתח גבוה של שנאי 110kV ומעלה הם בדרך כלל שמן-עיתוןסוג קבלים;הוא מורכב ממסופי חיווט, ארון אחסון שמן, שרוול חרסינה עליון, שרוול חרסינה תחתון, ליבת קבלים, מוט מנחה, שמן בידוד, אוגן וכדור לחץ.

במהלך פעולת התותב במתח גבוה, הבידוד הראשי חייב לעמוד במתח גבוה, והחלק המוליך חייב לשאת זרם גדול.התקלות העיקריות הן חיבור לקוי של מחברים חשמליים פנימיים וחיצוניים, רטיבות והידרדרות של בידוד תותבים, חוסר שמן בתותב, פריקה חלקית של ליבת הקבל ופריקה של מסך קצה לאדמה וכו'.

תותב השנאי הוא התקן יציאה המוביל את חוט המתח הגבוה של מתפתל השנאי אל מחוץ למיכל השמן, ומשמש כתמיכת חלק מוליך ובידוד קרקע.במהלך פעולת השנאי, זרם העומס עובר לאורך זמן, וזרם הקצר עובר כאשר מתרחש קצר חשמלי מחוץ לשנאי.

לכן, לתותב השנאי יש את הדרישות הבאות:

חייב לציין חוזק חשמלי וחוזק מכני מספיק;

עליו להיות בעל יציבות תרמית טובה ולהיות מסוגל לעמוד בהתחממות יתר מיידית בעת קצר;קטן בצורתו, קטן במסה, וטוב בביצועי איטום.

מִיוּן

ניתן לחלק תותבים במתח גבוה לתותבים מלאי שמן ותותבים קיבוליים.

הכבלעיתוןבתותב המלא בשמן דומה ללוח האיזון בתותב הקיבולי.ליבת הקבל בתותב הקיבולי היא סדרה של קבלים גליליים קואקסיאליים, ובתותב מלא בשמן, הקבוע הדיאלקטרי של נייר הבידוד גבוה מזה של השמן, מה שיכול להפחית את חוזק השדה שם.

ניתן לחלק תותבים מלאים בשמן לתותבים מרווחי שמן בודדים ותותבים מרווחי שמן מרובים, ותותבים קיבוליים ניתן לחלק לתותבי נייר מגושמים ומשומנים.

שרוולים משמשים כאשר מוליכים נושאי זרם צריכים לעבור דרך מארזי מתכת או קירות בפוטנציאלים שונים.על פי אירוע רלוונטי זה, ניתן לחלק תותבים לתותבי שנאים, תותבים למתגים או למכשירי חשמל משולבים, ותותבי קיר.עבור סידור האלקטרודות "החיבור" הזה, השדה החשמלי מרוכז מאוד בקצה האלקטרודה החיצונית (כגון האוגן האמצעי של התותב), היכן שהפריקה מתחילה לעתים קרובות.

השימוש והמאפיינים של מעטפת

תותבים במתח גבוה משמשים למוליכי מתח גבוה לעבור דרך מחיצות בעלות פוטנציאלים שונים (כגון קירות ומעטפות מתכת של ציוד חשמלי) לבידוד ותמיכה.בשל הפיזור הלא אחיד של השדה החשמלי בתותב, במיוחד השדה החשמלי המרוכז בקצה האוגן האמצעי, קל לגרום לפריקת החלקה משטח.מבנה הבידוד הפנימי של התותב עם רמת מתח גבוהה יותר מורכב יותר, לרוב באמצעות חומרי בידוד משולבים, ויש בעיות כמו פריקה חלקית.לכן יש לחזק את הבדיקה והבדיקה של מעטפת.
